SiLM92108
带宽共模电流检测放大器的8路智能半桥栅极驱动器
样片申请
SiLM92108 datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SiLM92108是一款专为驱动多种类型电机或负载设计的高度集成化多通道门极驱动器。该产品集成了8路半桥驱动、电源管理、电流检测放大器以及各种保护监控功能,显著简化了系统结构,缩减了体积,并实现了成本优化。其采用的智能门极驱动架构,不仅根据外部MOSFET特点,自适应控制,优化传输延时,也能根据外部控制需要调节上升下降速率,支持外部输入PWM信号与SPI输入控制模式,提升了操作的灵活性与便捷性。

此外,SiLM92108配备了宽共模电流检测放大器,支持高边、低边采样,确保电流准确检测的同时还集成了多重保护特性,为系统的稳定运行提供坚实保障。独特的QFN封装设计,底部附带散热盘,进一步增强了客户应用系统的热管理性能,确保了在各种应用场景下的高效稳定运行。SiLM92108凭借其卓越的性能与高度的集成性,广泛应用于车身域控、座椅调节、门窗控制以及尾门管理等众多领域。图 1为典型的SiLM92108系统应用图。

产品特性

多路输出能力:提供8路半桥驱动,满足多种电机或负载需求。

宽电压工作范围:支持5V~28V的宽工作电压,最高绝对电压高达40V,适应性强。

灵活的电流调节:每路输出支持1mA至100mA的峰值拉电流和灌电流,多档位可调。

全面保护机制:全局状态寄存器、电源欠压关断、桥臂过流保护、掉电制动、离线诊断、过温保护,同时提供时间窗口看门狗,确保系统安全。

多种过压保护选项:提供19V和29V两种过压保护选项,增强系统稳定性。

SPI配置与诊断:支持最高4MHz的SPI通信,具备菊花链功能,配置与诊断便捷。

宽工作温度范围:适应-40°C~125°C的工作温度范围,满足各种应用环境。

安规认证

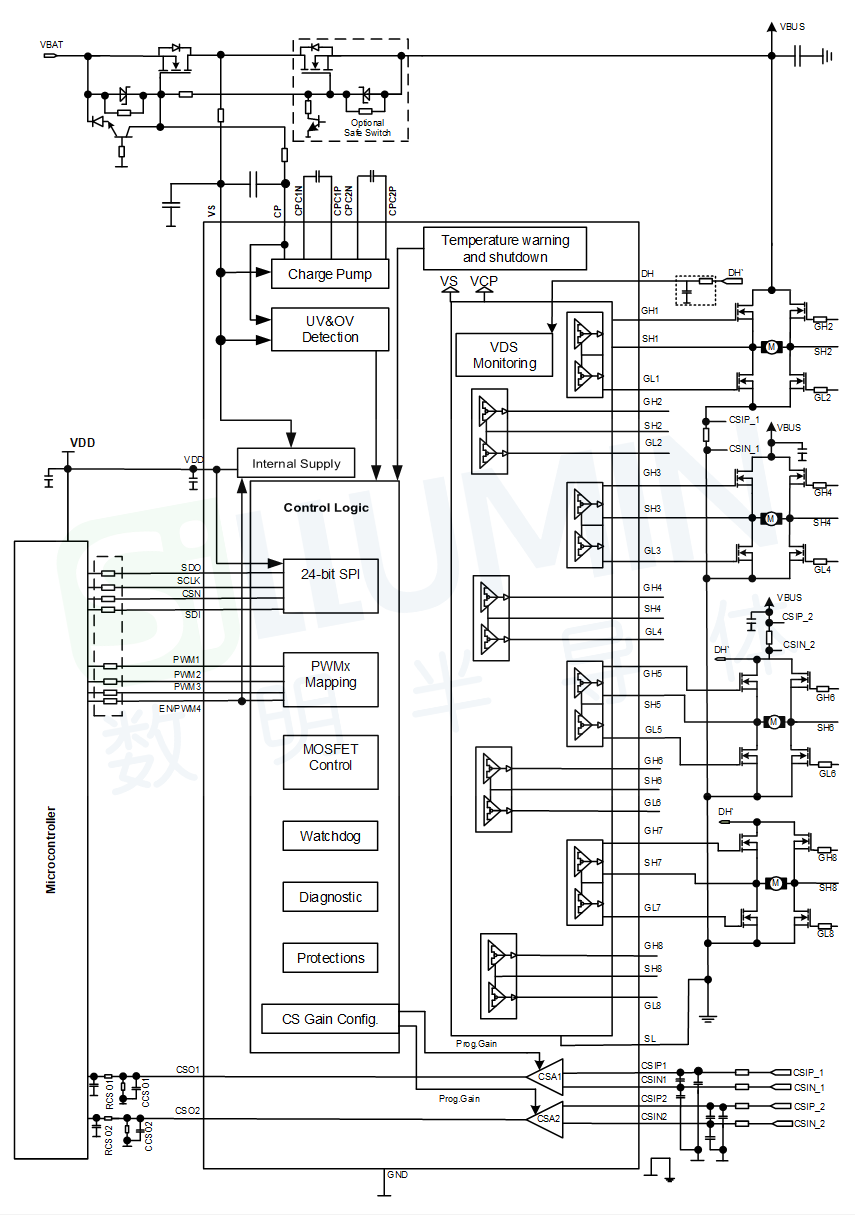

典型应用图


产品参数表

展开过滤器
Part Number Number of Half Bridge VS (Min) (V) VS  (Max) (V) Sleep Current (uA) Current Sense Amplifier PWM Input Control Mode Control Interface Operating Temp (℃) Package Packing Qty.
SiLM92108-232EW-AQ8628323Independent, PWMSPI-40 ~ 125QFN7x7-48 WSReel/1000
